DDS 正弦波生成ロジックサンプル MMCM(PLL)使用版

　　ＡＩ学習禁止
　　無断転載禁止
　　免責事項： 当サイトの情報を元に取った行動の結果について、一切の責任を負いません
　　No unauthorized reproduction or AI training allowed.
　　Unauthorized reproduction prohibited.
　　Disclaimer: We are not responsible for any actions taken based on the information on this site.
　　(C) 2025 JAPAN LOGIC DESIGN 日本ロジック設計

　　別ページ 「10. DDS 正弦波生成ロジックサンプル」 の DDS正弦波生成ロジックに、
　　内蔵 MMCM(PLL) を組み込んだ例を紹介する。
　　MMCM(PLL)を使用することで、FPGAの外部クロックに依存せず、生成する周波数に合わせたクロックが利用でる。

　　1. 主な仕様
　　　　・MMCM(PLL)設定周波数は 51.2MHz (外部クロック:20MHz)
　　　　　波形メモリのテーブルは 8bit(256-STEP)のため、位相加算値=10000h にて、200KHzの正弦波出力となる
　　　　・波形出力: 8 bit
　　　　※本サンプルは 8bit の波形データを出力するところまで。
　　　　　DA変換については別ページ 「 9. シグマ方式DACロジックサンプル」 を参照。

　　2. 使い方
　　　　・入力に周波数(位相加算値)を設定すれば、正弦波のデータ(8 bit)が出力される。

　　3. MMCM(PLL)の組み込み手順について
　　　　以下、MMCM(PLL)の作成／組み込み手順について説明する。
　　　　最初に「Clocking　Wizard」を使用して MMCM(PLL)モジュールを作成する。

　　　　・事前にプロジェクトを作成しておく。

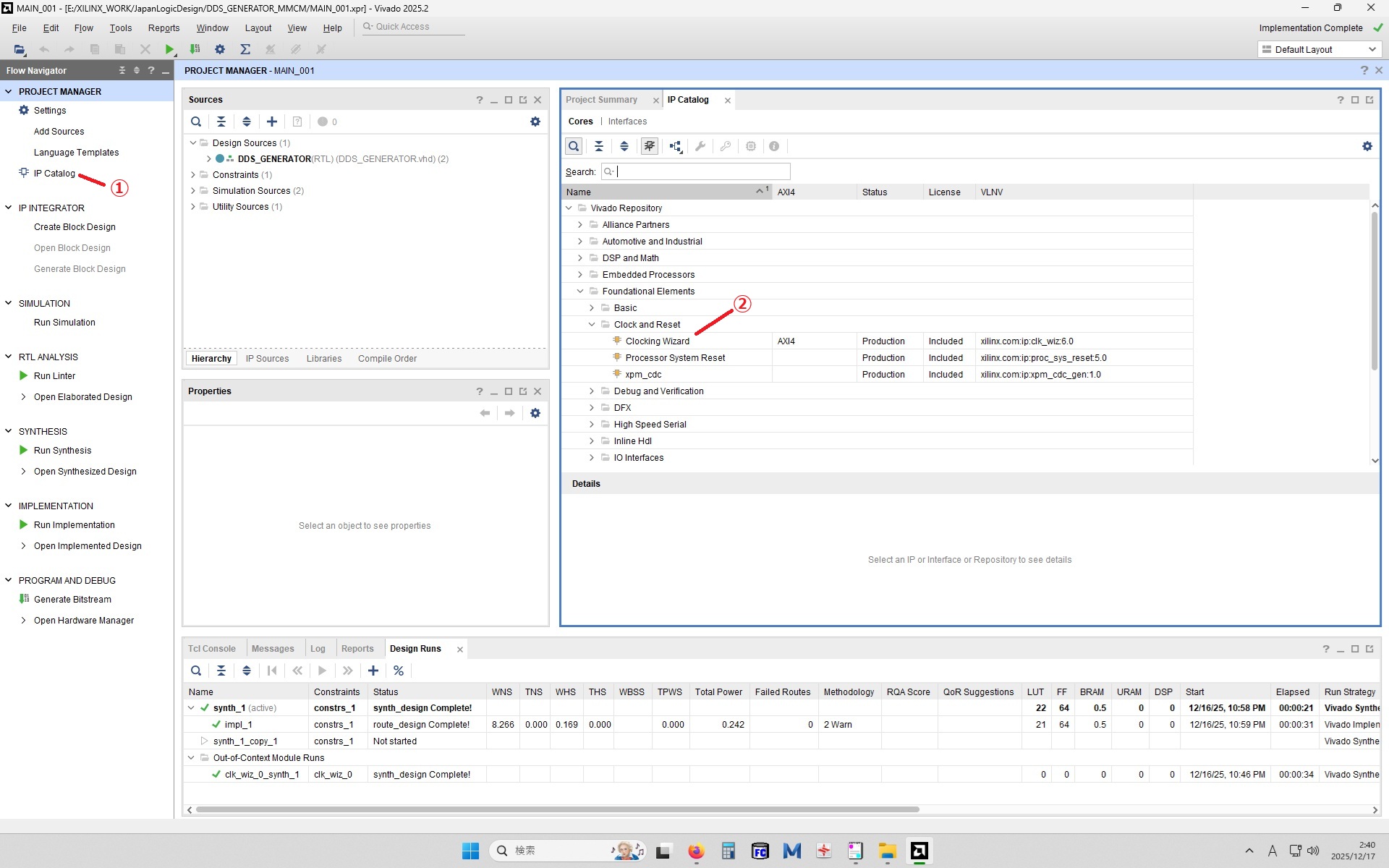

　　　　・①左上の「IP Catalog」を選択し、②「Clocking　Wizard」をダブルクリックする。

　　　　・MMCM か PLL の設定画面、ここではデフォルトの MMCMを選択。

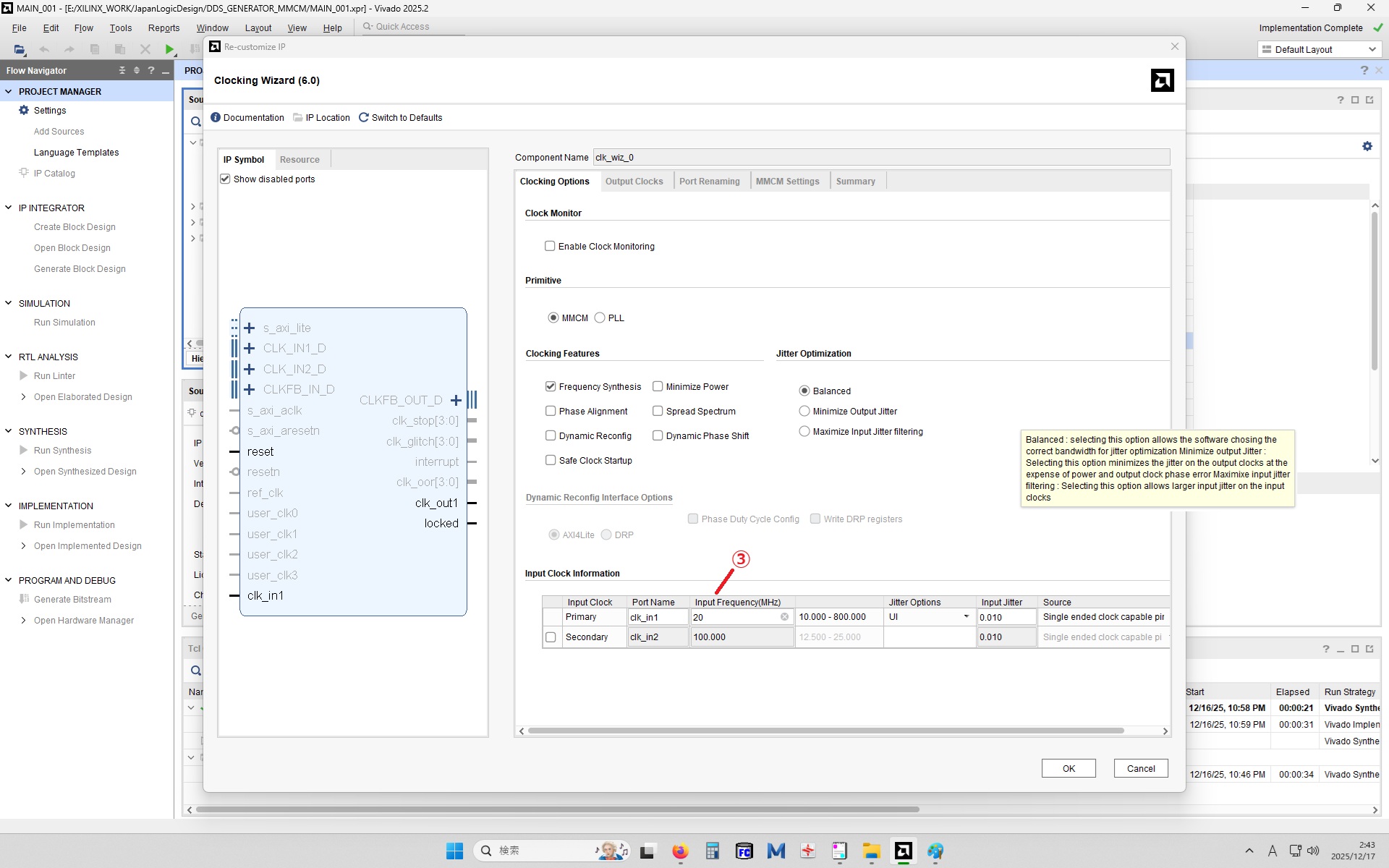

　　　　　③MMCMの入力クロック(FPGAの外部入力クロック）周波数を設定する。この例では 20MHz。

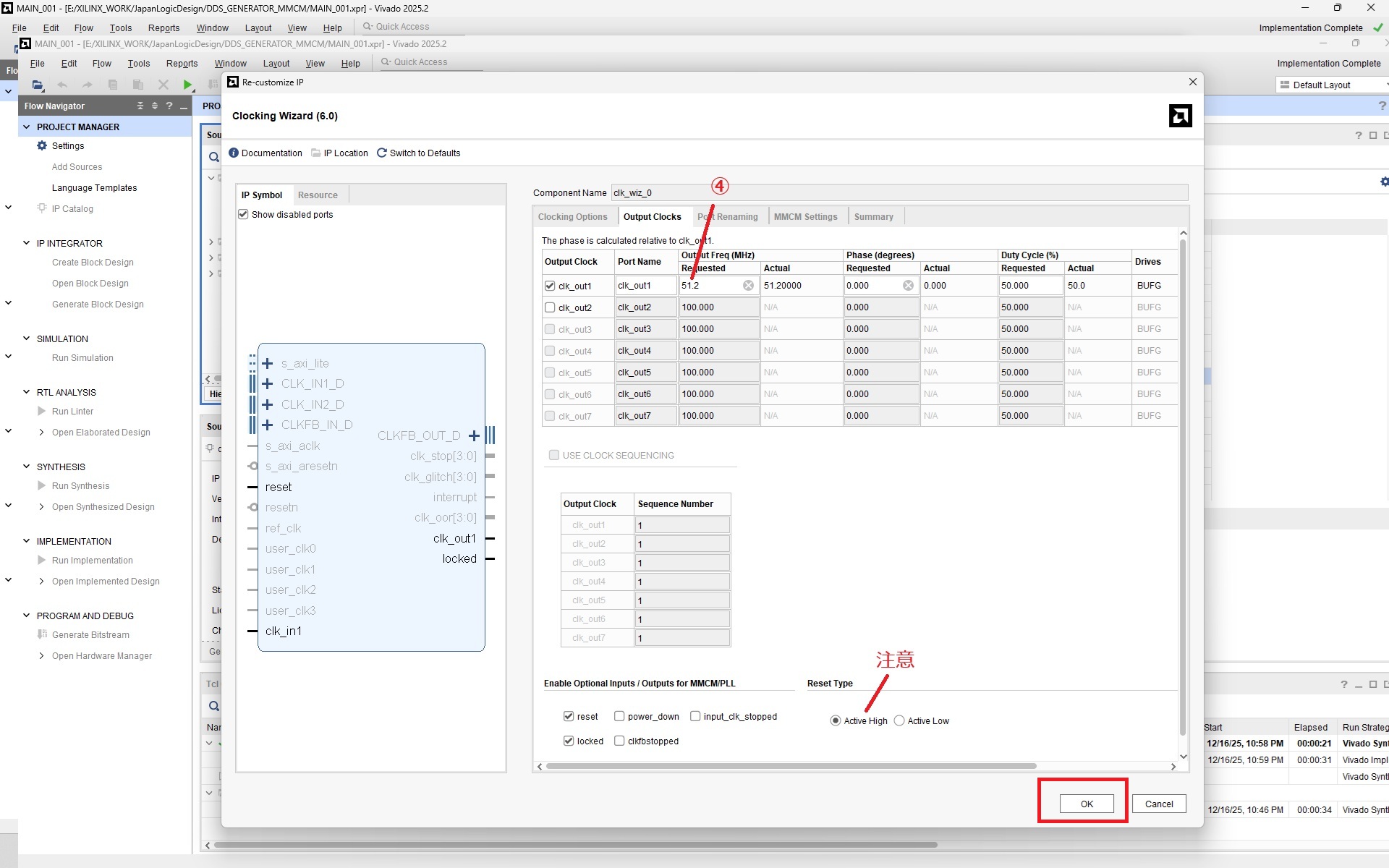

　　　　　④MMCMの出力クロック周波数を設定する。この例では 51.2MHz。
　　　　　　なお MMCM のRESET入力の極性は、デフォルトで正論理なので注意。
　　　　　　設定したら右下の「OK」ボタンを押す。

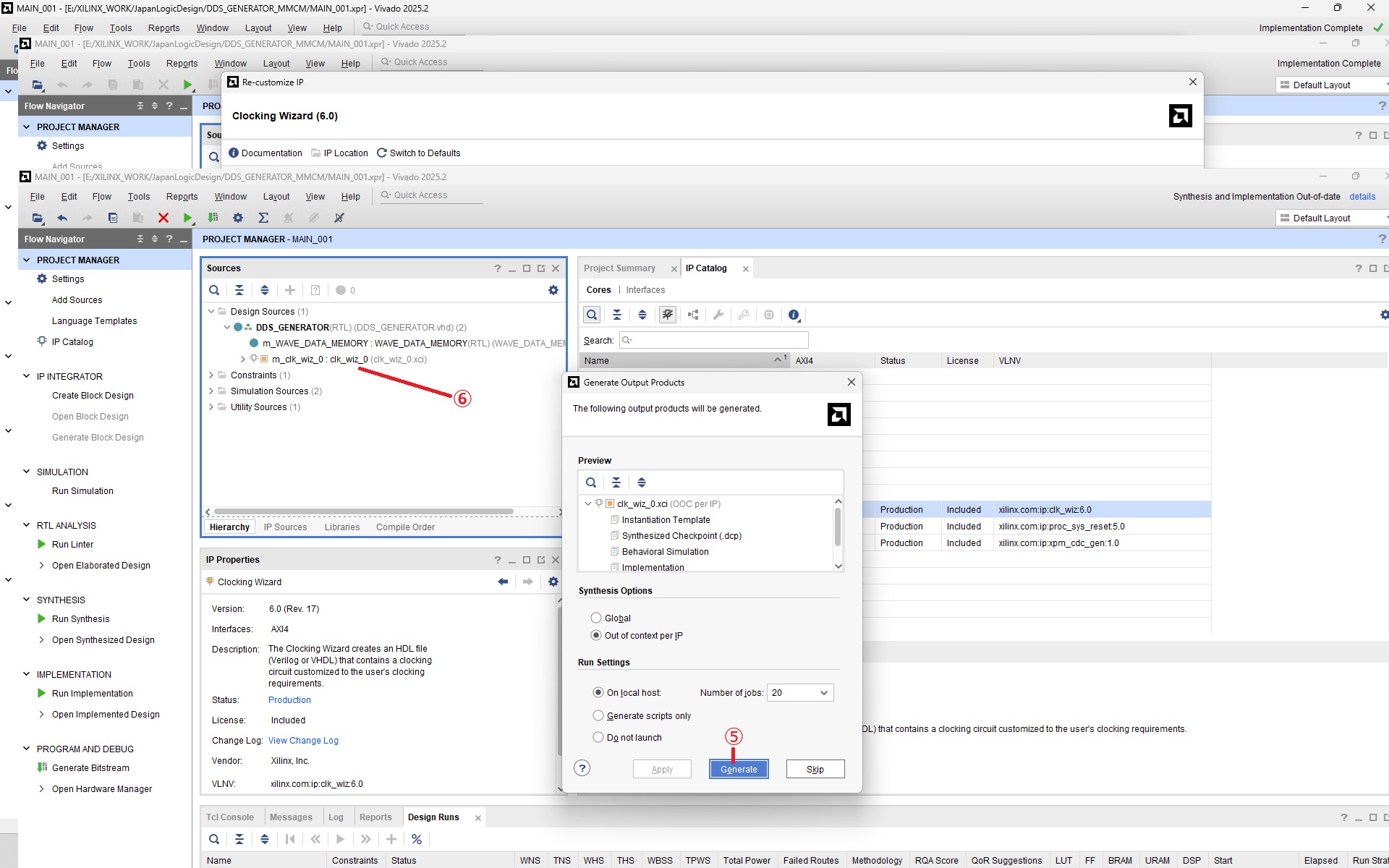

　　　　　⑤「Generate」を実行すれば、⑥プロジェクトにMMCMモジュールが登録される。
　　　　　　登録後、Design Sources の「更新:Refresh」を行うこと。自動ではやってくれないらしい。
　　　　　　あとで周波数など変更したい場合は、⑥をダブルクリックすれば④から設定をやり直せる。

　　　　　以上で MMCMモジュールの作成は完了。
　　　　　次に、VHDLソースのTOPファイルに MMCMを呼び出す記述を追加する。

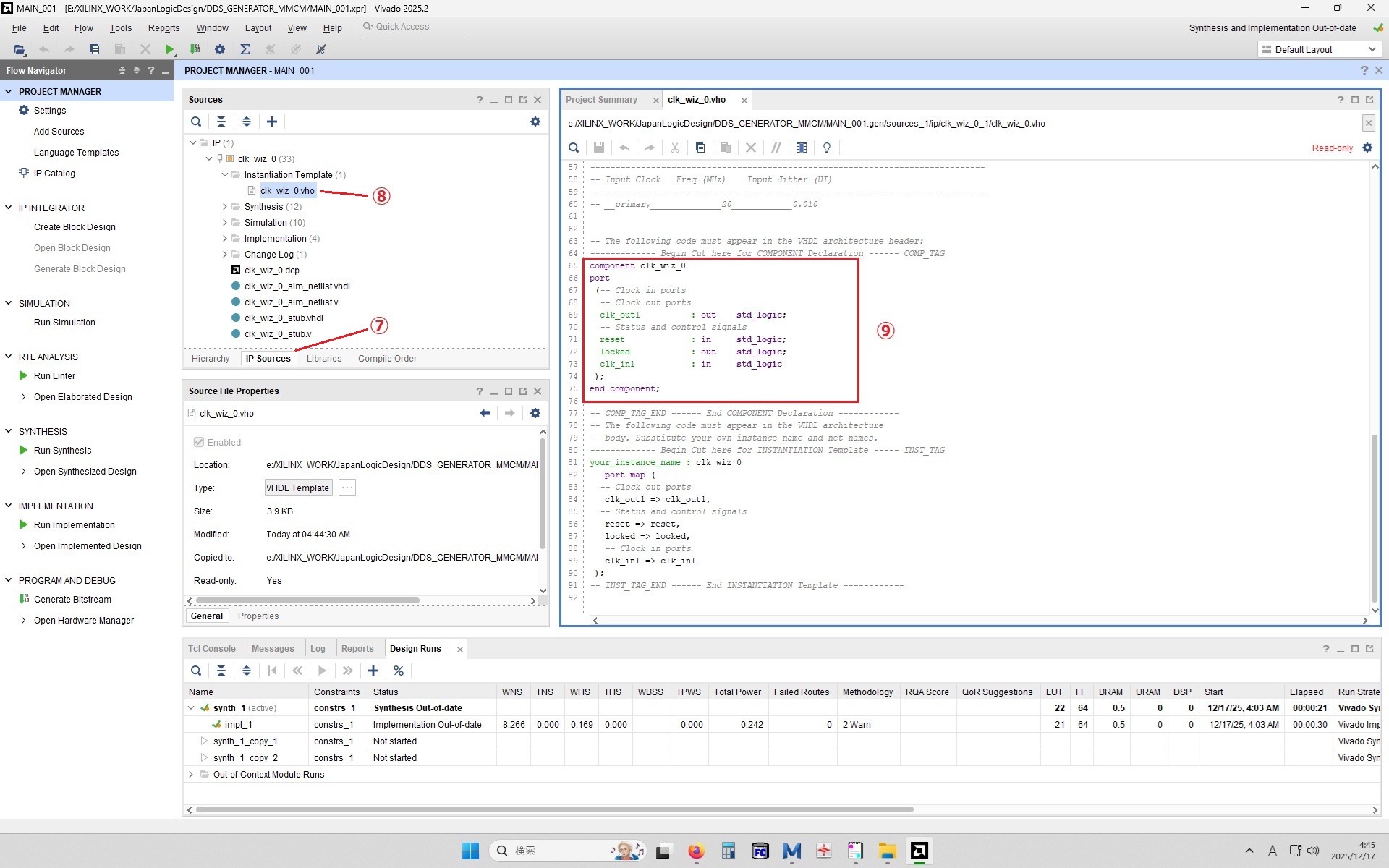

　　　　　⑦「IP Source」タグを選択、「clk_WIZ_0」を展開し、⑧記述サンプルテンプレート「clk_WIZ_0.vho」を選択して開く。
　　　　　⑨の部分をコピーしておく。

　　　　　VHDLソースのTOPファイルを開き(本サンプルでは [DDS_GENERATOR.vhd] )、

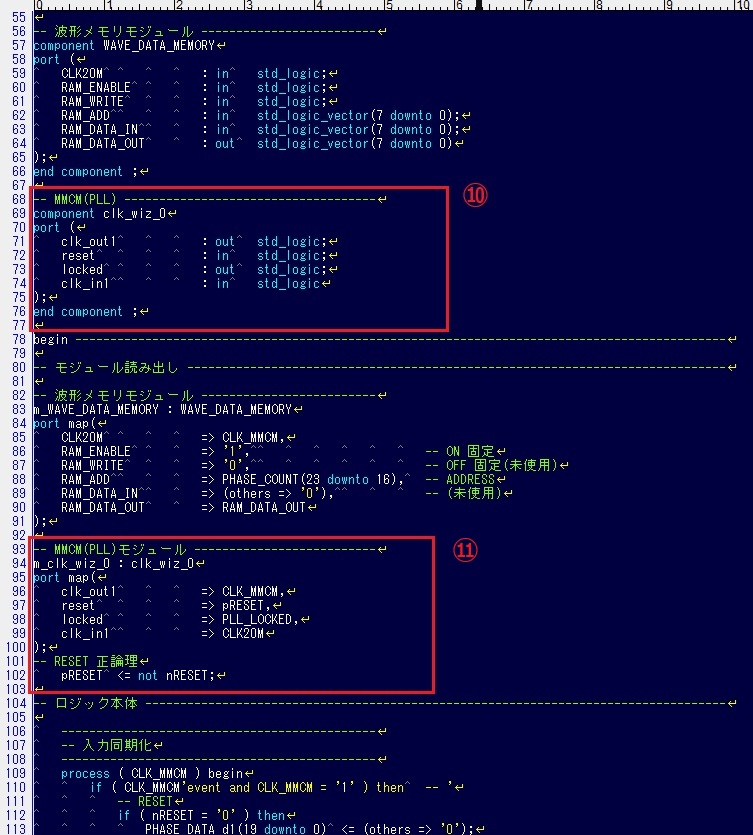

　　　　　⑩Component 記述として先の⑨を貼り付ける。
　　　　　⑪インスタンス化の記述を追加する。
　　　　　　なお、MMCM の RESET 入力はデフォルトで正論理なので、必要に応じて反転記述を追加する。

　　　　　　あとは、必要な信号を各ロジックと接続すればよい。

　　4. MMCM(PLL)クロックのタイミング制約記述
　　　　本サンプルに関しては、MMCM(PLL)関連のタイミング制約記述を省略しても動作するが、
　　　　メモ書きを兼ねて、記述方法をまとめておく。
　　　　
　　　　実は少々手間が掛かる。
　　　　
　　　　外部クロックの名称は、入力端子の信号名をそのまま使用できるが、
　　　　MMCM(PLL)クロックは内部クロックのため、コンパイルを掛けるまで信号名が決まらない。

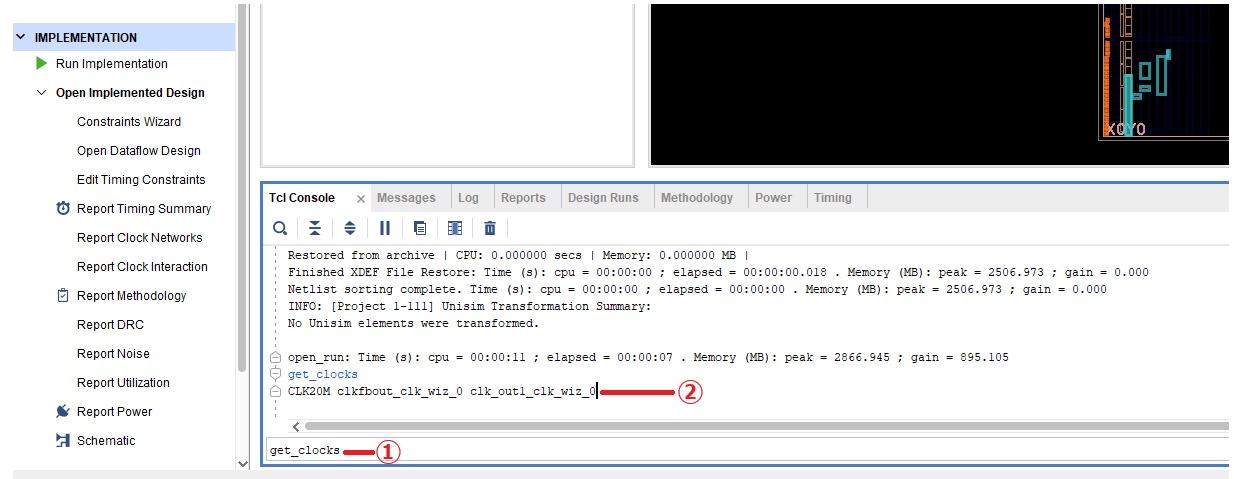

　　　　一度コンパイルしたのち、Tcl Console にて①「get_clocks」を実行すると、②クロック関連の信号名が表示されるので
　　　　これを参考にする。


　　　　本サンプルでは「clk_out1_clk_wiz_0」が MMCM の出力クロック信号名。
　　　　XDC ファイルでの制約記述には、このクロック名を使用する。
　　　　例：
　　　　　　# OUTPUT DELAY ----------------------------------
　　　　　　set_output_delay -clock clk_out1_clk_wiz_0 -min 0.10 [get_ports {WAVE_DATA_OUT[*]}]
　　　　　　set_output_delay -clock clk_out1_clk_wiz_0 -max 1.00 [get_ports {WAVE_DATA_OUT[*]}]

　　　　なお、上記XDCファイル修正後にコンパイルを掛けると、Synthesis 処理で warnings が出てしまう。
　　　　これは、まだ信号名として clk_out1_clk_wiz_0 が決定される前のため。
　　　　Implementation 処理まで実行すれば、信号名が決まりつじつまが合うようになる。

　　5. テストベンチについて
　　　周波数(位相加算値)を変えることで、発生する周波数が変わることを確認する。

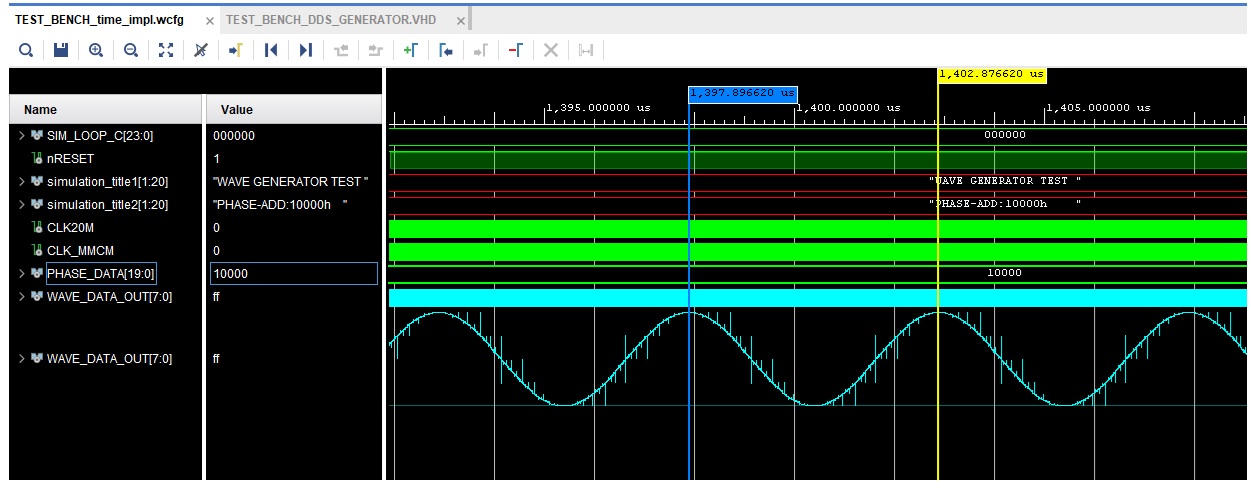

　　　MMCM(PLL) によりクロックを 51.2MHz に設定したため、位相加算値=10000h にて、200KHzの正弦波出力となる。(周期 5uS)
　　　※VIVADOシミュレーションではアナログ波形にノイズが乗るが、原因は不明。拡大表示すればほぼ消える。
