　　DDSを用いた正弦波生成ロジックサンプルを紹介する。
　　DDSの詳細については、アナログ・デバイセズ「アプリケーション・エンジニアに尋ねる―33 ダイレクト・デジタル・シンセシスのすべて」
　　 https://www.analog.com/jp/resources/analog-dialogue/articles/all-about-direct-digital-synthesis.html
　　 等を参照のこと。

　　 概要を説明すると、
　　 1. 正弦波の波形データは、あらかじめメモリに用意しておく。
　　 　正弦波データを直接生成するロジックが組み込まれているわけではない。別途表計算ソフトなどで波形データを作成する必要がある。
　　 　波形データを変更すれば、様々な波形を生成できる。
　　 2. メモリアドレスに +1 を加え、順にデータを読み出せば、正弦波の波形データが取り出せることになる。
　　　　しかし、+1 だけでは発生する周波数が固定になってしまうため、 加算回路を設け +10、+100等も指定可能にすることで、
　　　　周波数を可変にする。
　　1. 主な仕様
　　　　・周波数(位相加算値)設定: 20 bit
　　　　・正弦波データテーブル構成: データ 8bit、アドレス 8bit
　　　　・波形出力: 8 bit
　　　　※本ロジックは 8bit の波形データを出力するところまで。
　　　　　DA変換については別ページ 「 9. シグマ方式DACロジックサンプル」 を参照。

　　2. 使い方
　　　　・入力に周波数(位相加算値)を設定すれば、正弦波のデータ(8 bit)が出力される。

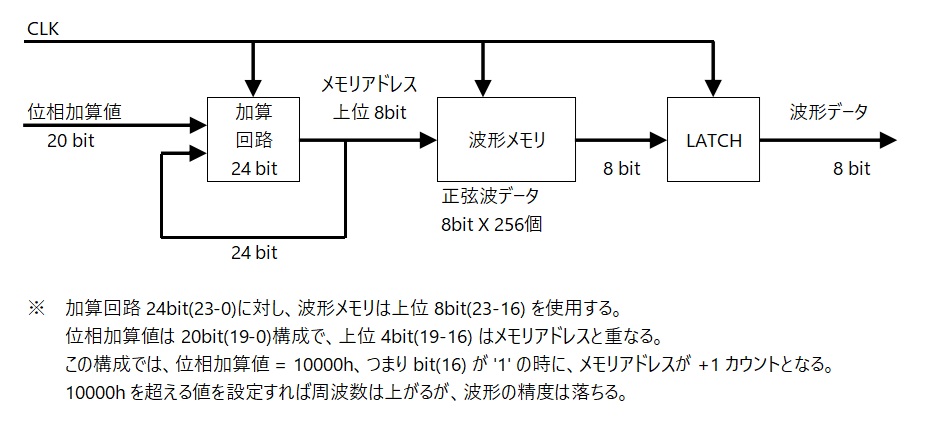

　　3. 設計のポイント
　　　　・メモリのデフォルト値として、正弦波の波形データを入れておく。
　　　　　波形データの計算には、表計算ソフトを使用した。
　　　　　※参考 dds_generator_sine_wave_table.zip
　　　　・メモリアドレスを加算回路で増加させながら読みだしていけば、正弦波波形が得られる

　　4. テストベンチについて
　　　周波数(位相加算値)を変えることで、発生する周波数が変わることを確認する。
　　　期待値チェックは行っていない。
　　　シミュレーション時に信号の表示を「アナログ」にすることで、正弦波の波形表示ができる。
　　　ただし、VIVADOシミュレータではアナログ波形にノイズが乗る。原因は不明。
　　　デジタルデータに異常はなく、アナログ波形を拡大すればノイズは減るため、VIVADOのグラフィック表示上の問題と推測される。

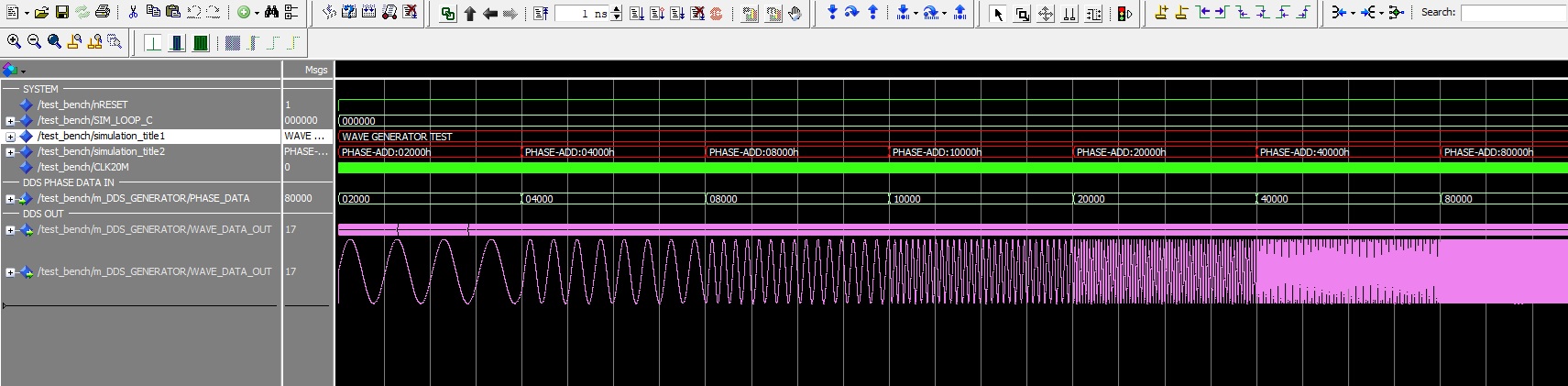

　　　・MODELSIMシミュレーション

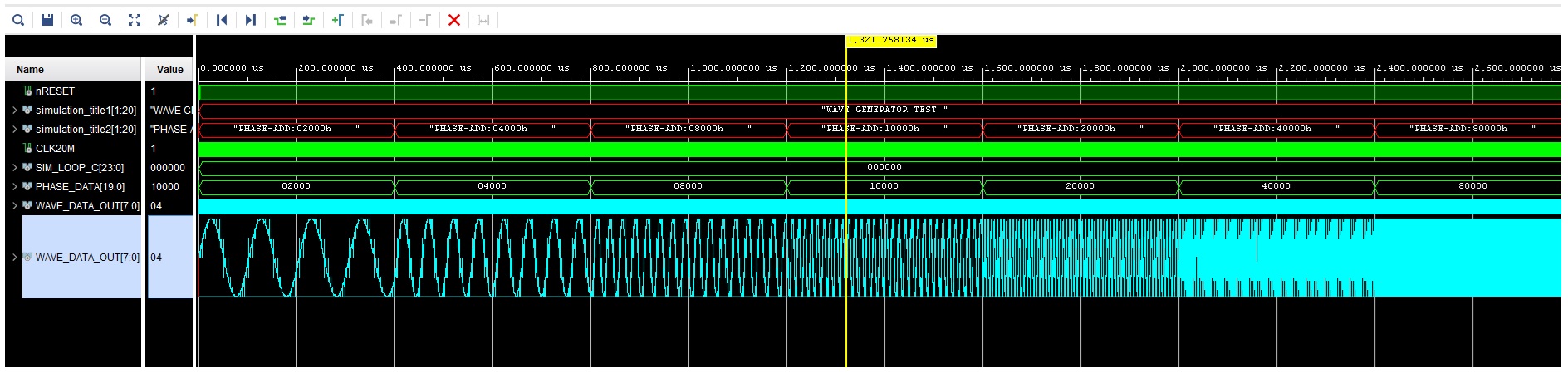

　　　・VIVADO シミュレーション　アナログ波形にノイズがのる

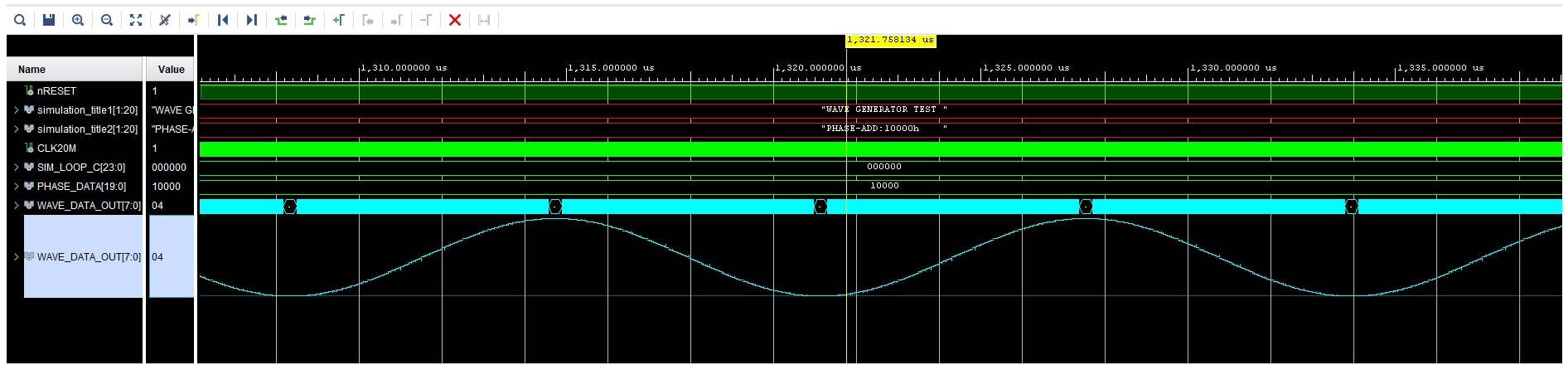

　　　・表示を拡大すればほぼ消える

　　5. サンプルファイル
　　　プロジェクトファイル一式
　　　　・MODELSIM用プロジェクトファイル：japanlogicdesign_dds_generater_modelsim.zip
　　　　・VIVADO用プロジェクトファイル：japanlogicdesign_dds_generater_vivado.zip
　　　　※注意：VIVADO プロジェクトファイルは参考にとどめ、新規に作成しなおすことを推奨する
　　　　　　　　　　MODELSIM プロジェクトは相対パスではないため、ソースファイルの再登録が必要な場合あり
