　　Artix-7 内蔵のXADCを利用し、内部温度や電源電圧、アナログ入力電圧を読み取るVHDL記述サンプルを紹介する。
　　XADCの内部レジスタ(00h～1Fh)の値をDRPインターフェイス経由で読み取り、16bitデータを16進数文字に変換してPCに送信する。
　　PC側はターミナルソフト(Tera Term 5 推奨)でこれを受信/表示する。


　　動作確認に使用した Digilent Inc.製、Cmod A7-35T (搭載FPGA:Artix-7)では、PCとはUSBで接続可能。
　　※シリアル-USB変換LSI、FT2232を搭載している。
　　詳細については別ページ「実機動作：Cmod A7-35T (Artix-7) 基板とPCをUSB接続でシリアル通信」 参照。


　　1. 主な仕様
　　　　・動作確認基板: Digilent Inc. 製 Cmod A7-35T、搭載FPGA: AMD Artix-7
　　　　・FPGA動作クロック: 基板実装:12MHz、MMCM(PLL)設定周波数:50MHz
　　　　・XADC-IP コア設定:
　　　　　　・動作周波数：50MHz
　　　　　　・動作モード：連続変換
　　　　　　・有効チャンネル設定：温度、VCCINT、VCCAUX、VP/VN、VREFP、VREFN、VCCBRAM、VAUXP-4、VAUXP-12
　　　　・読み出しレジスタ範囲：00h～1Fh (32ワード)
　　　　・動作確認用LED: クロック=50MHzで1秒サイクルで点滅
　　　　・(仮)RESETスイッチ: ボタン(BTN1)をRESETボタンに割り当て
　　　　・UART: 460800bps、スタートbit:1、データbit:8(LSBファースト)、ストップbit:1、パリティ:偶数
　　　　・データ送信内容：各レジスタ値を 16進数4桁にて32個分を送信、無限ループ

　　3. XADC について
　　　　詳細については、XILINX資料
　　　　「7シリーズFPGAおよび Zynq-7000 SoC XADCデュアル12ビット 1MSPSアナログ-デジタルコンバーターユーザーガイド」 UG480 (v1.11)
　　　　などを参照。　https://docs.amd.com/v/u/ja-JP/ug480_7Series_XADC

　　　　概要を説明すると、
　　　　　・XILINX(AMD)製の主要FPGAに内蔵されているADコンバーターモジュール。
　　　　　・アナログ入力用端子の電圧の他、内部温度、電源電圧などのモニターにも使える。

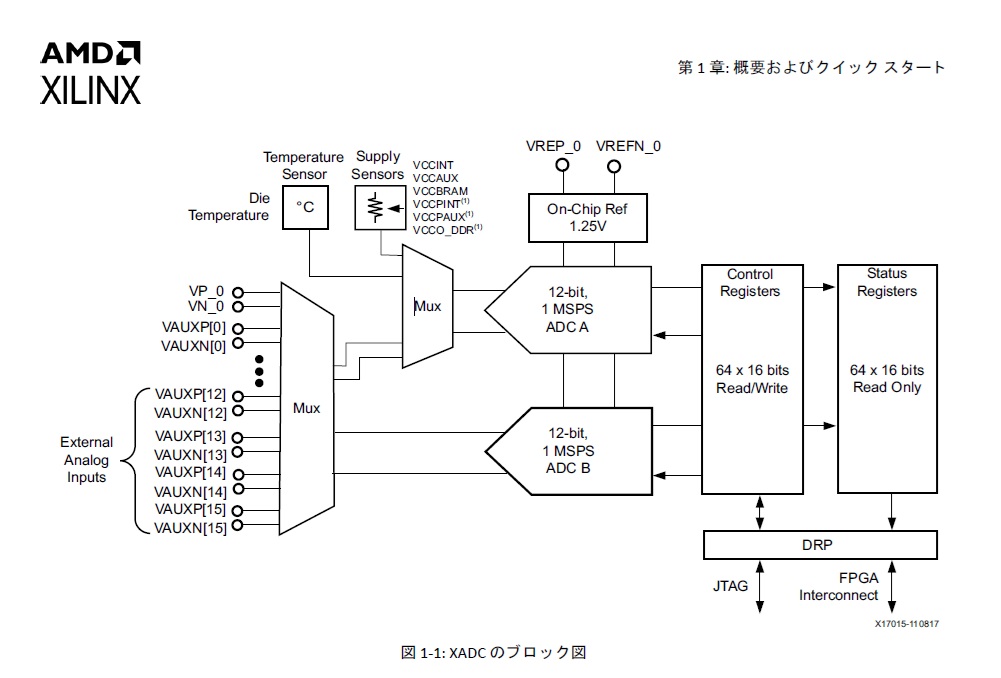

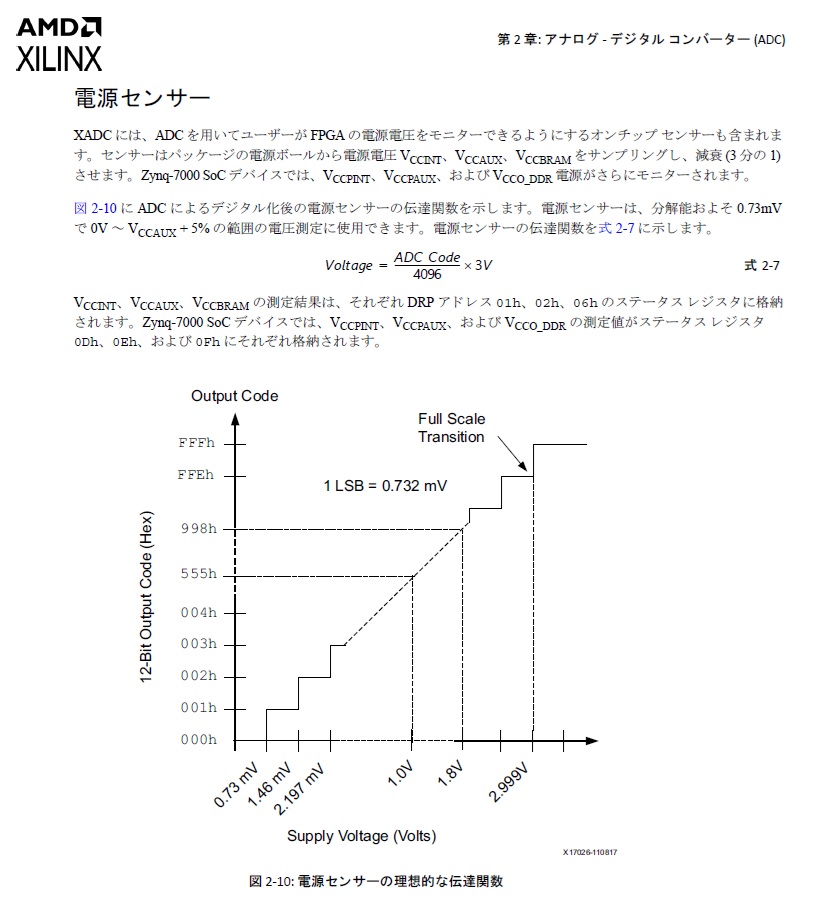

　　　　　※以下、参考図は上記 XILINX(AND) 資料より引用

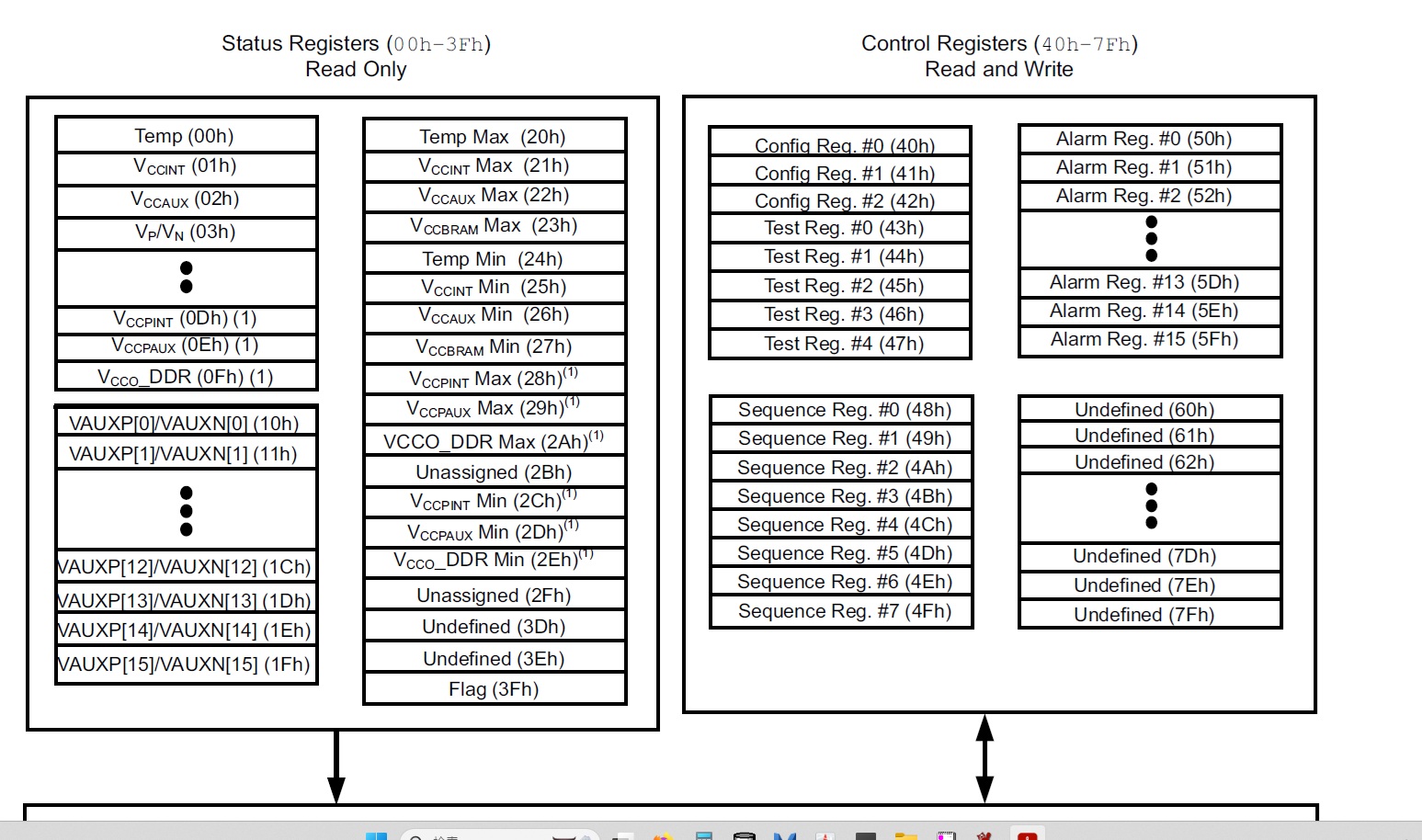

　　　　　・AD変換されたデータは、各レジスタに保存されるため、これを読み出せばよい。温度データはアドレス 00h、VCCINT電圧はアドレス 01h、など。

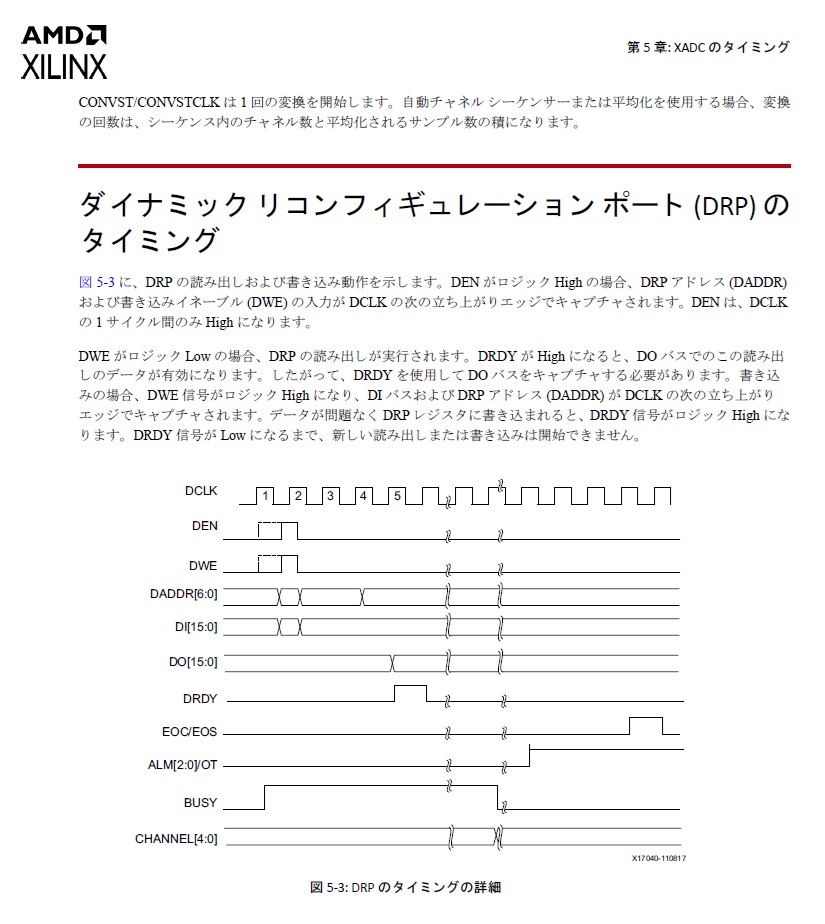

　　　　　・レジスタの読み出しには、DRPインターフェイスを使用している。
　　　　　　レジスタアドレス、R/W指定、イネーブル信号を 1-CLOCKで送信し、READY信号を待ってデータをラッチするだけ。
　　　　　　AXIよりも簡単に使える。


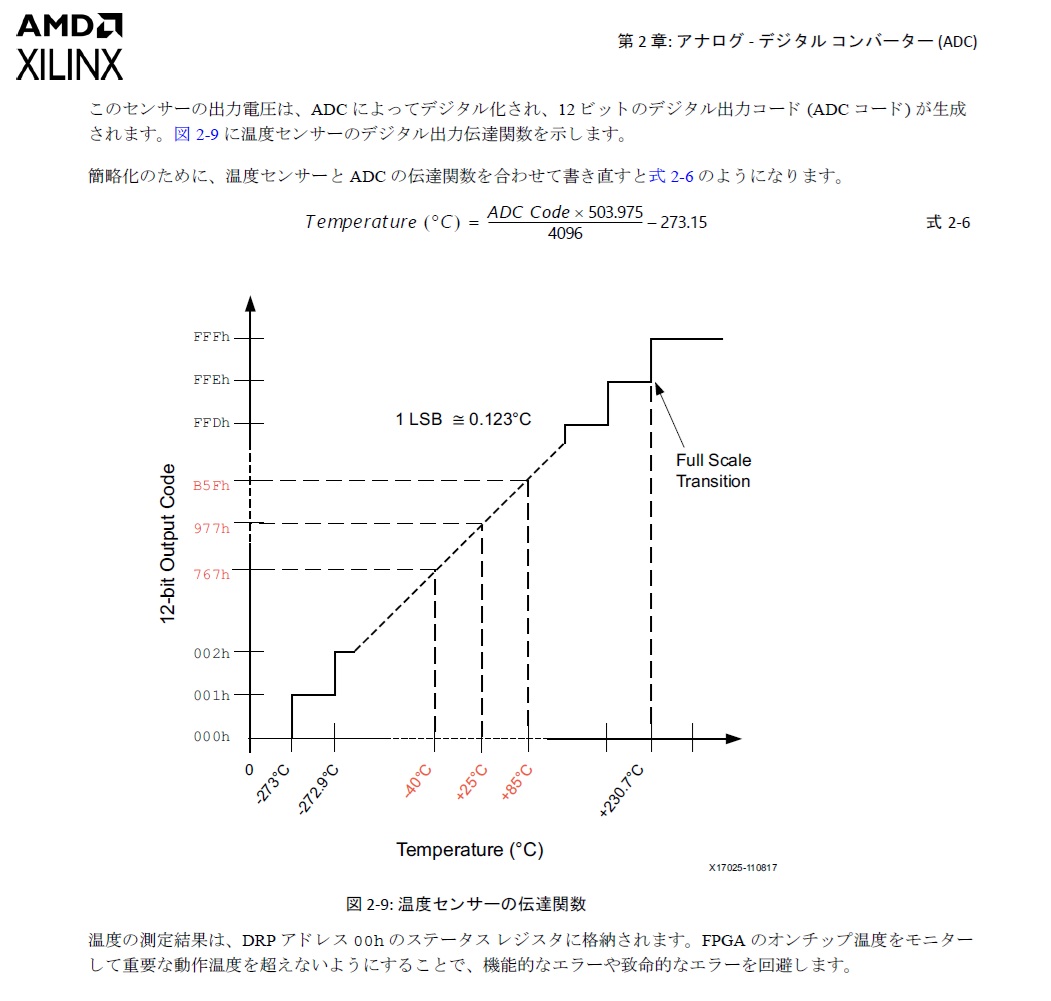

　　　　　・なお、レジスタから読み出した値はAD変換後の生データのため、温度、電圧の単位に変換するには計算が必要。
　　　　　　計算用の表計算シートを作成した。※後述。



　　4. 外部アナログ入力について
　　　　アナログ入力端子については、FPGAの型番、パッケージピン数などによって、使用可能な端子数が異なる。
　　　　Cmod A7-35T に実装されている XC7A35TCPG236 では、
　　　　　・VAUXP[4]、VAUXP[5]、VAUXP[6]、VAUXP[7]、VAUXP[12]、VAUXP[13]、VAUXP[14]、VAUXP[15]
　　　　のみ使用可能。
　　　　さらに、Cmod A7-35T の基板回路上では、
　　　　　・VAUXP[4] : FPGAピン[G3]、DIPコネクタピン番号:15
　　　　　・VAUXP[12]: FPGAピン[H2]、DIPコネクタピン番号:16
　　　　の2ピンだけにアナログ入力用回路が組まれている。他のアナログ入力ピンは未使用。
　　　　
　　　　なお本サンプルでは汎用性を持たせるため、データ用レジスタ 00h～ 1Fh をすべて読みだすロジックになっている。
　　　　
　　　　以下注意点：
　　　　　・外部アナログ入力端子の許容電圧は 1.8V まで　※3.3Vは接続不可
　　　　　・電源電圧モニターのAD変換可能電圧はフルスケール 3V まで 　※3.3Vは変換不可
　　　　　・XADCの分解能は、仕様上は 12bit のはずだが、レジスタは 16bit 分ある

　　　　なお、Vivado バージョン 2025.1.1 (2026.02.12 現在)では、XADCは VIVADOシミュレーションでは動作しない。
　　　　DRPインターフェイスは動くが、AD変換関連信号、BUSY、EOCなどの挙動がおかしい。
　　　　実機では問題なく動いているため、シミュレーションモデルの問題と想像される。
　　　　このため、XADCの動作確認には実機が必要となる。

　　5. 全体ブロック図

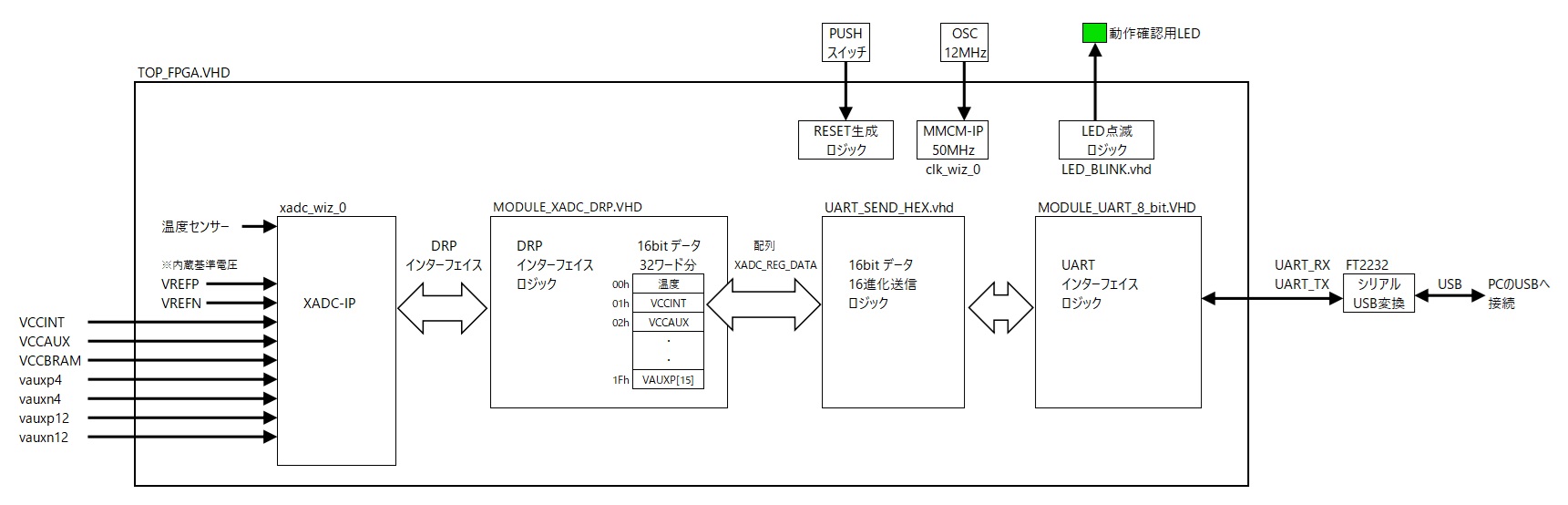

　　　　FPGAの全体構成は下記の通り。


　　6. XADC-IPコアの組み込み手順
　　　　6-1. IP Catalog から XADC Wizard を選択して起動する。

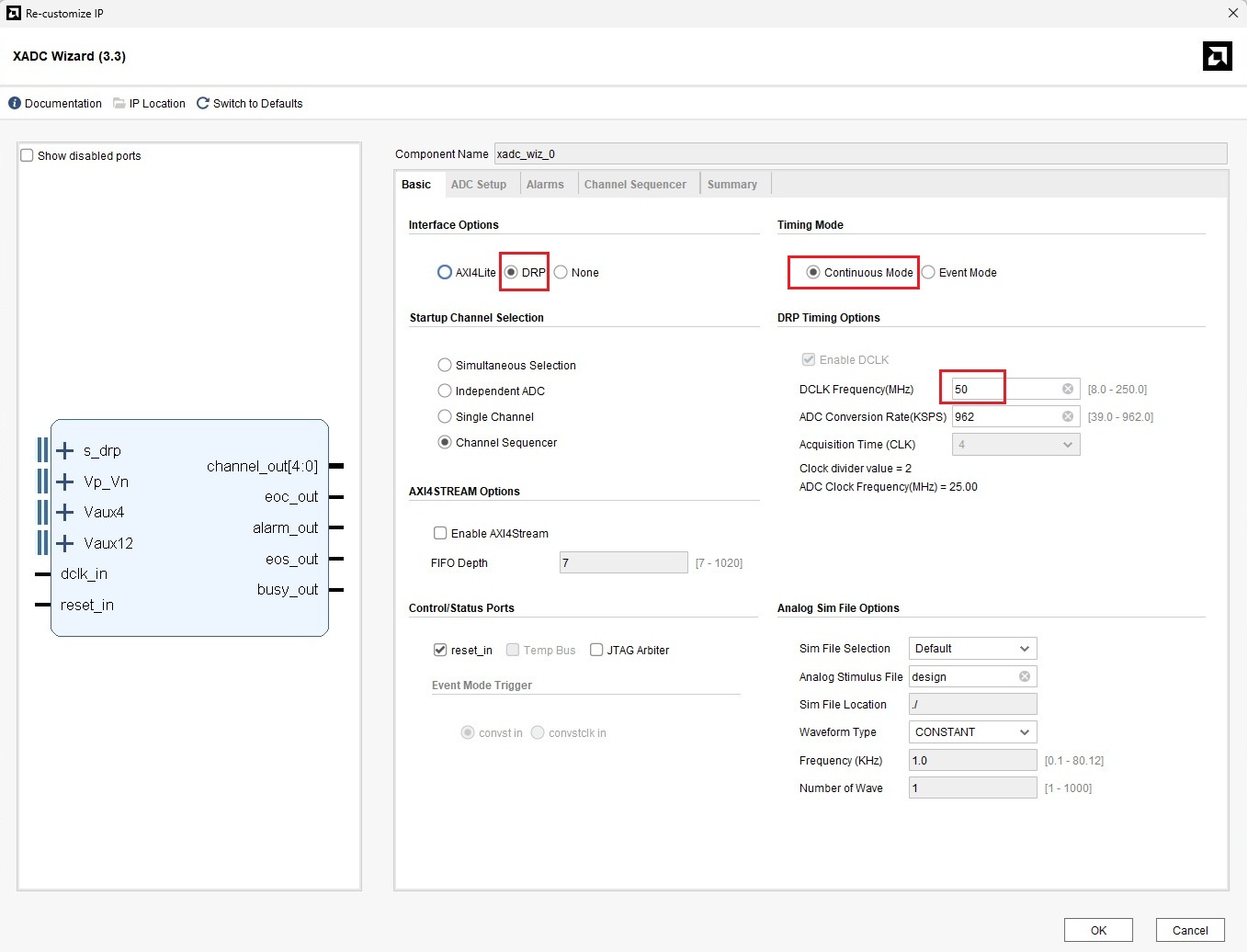

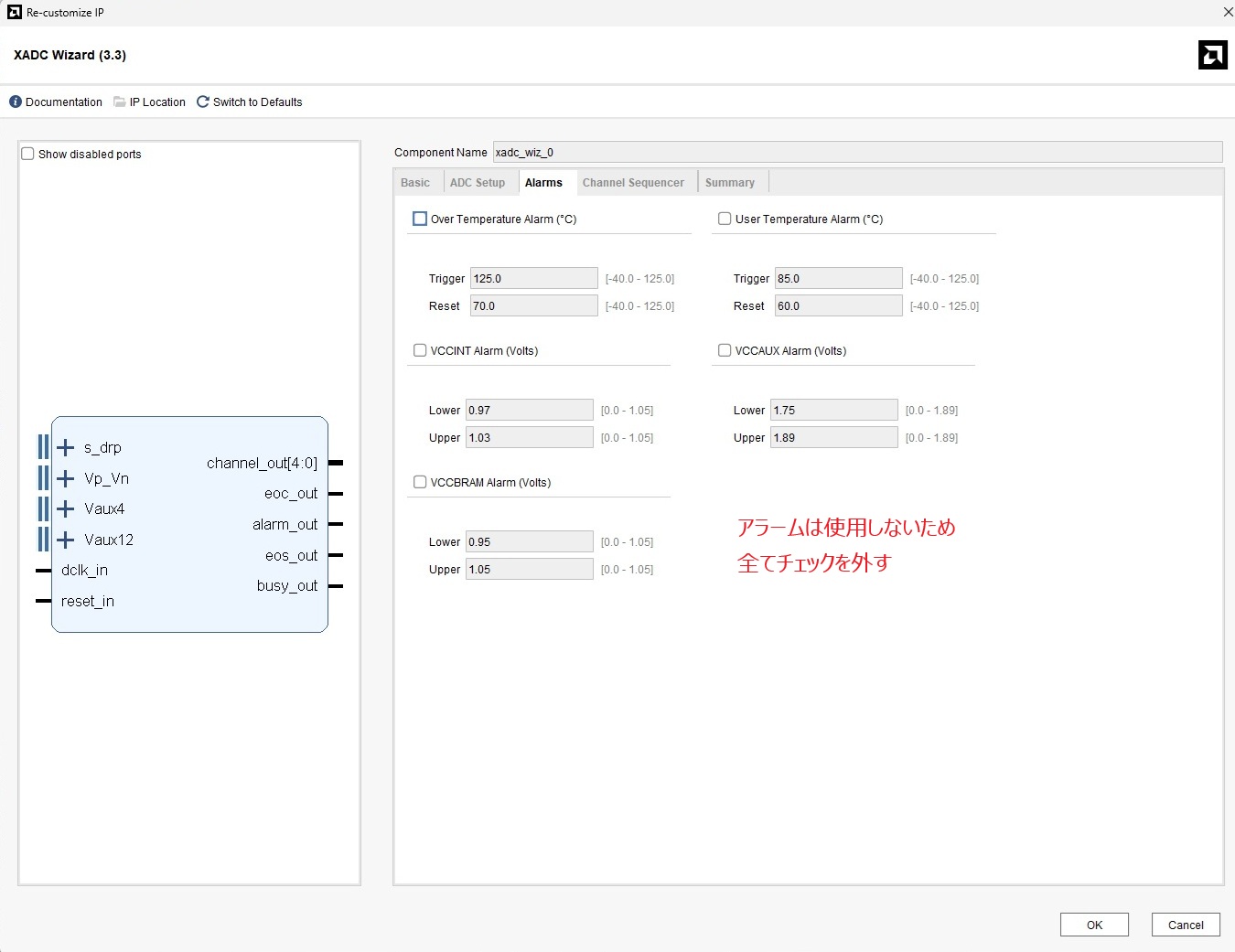

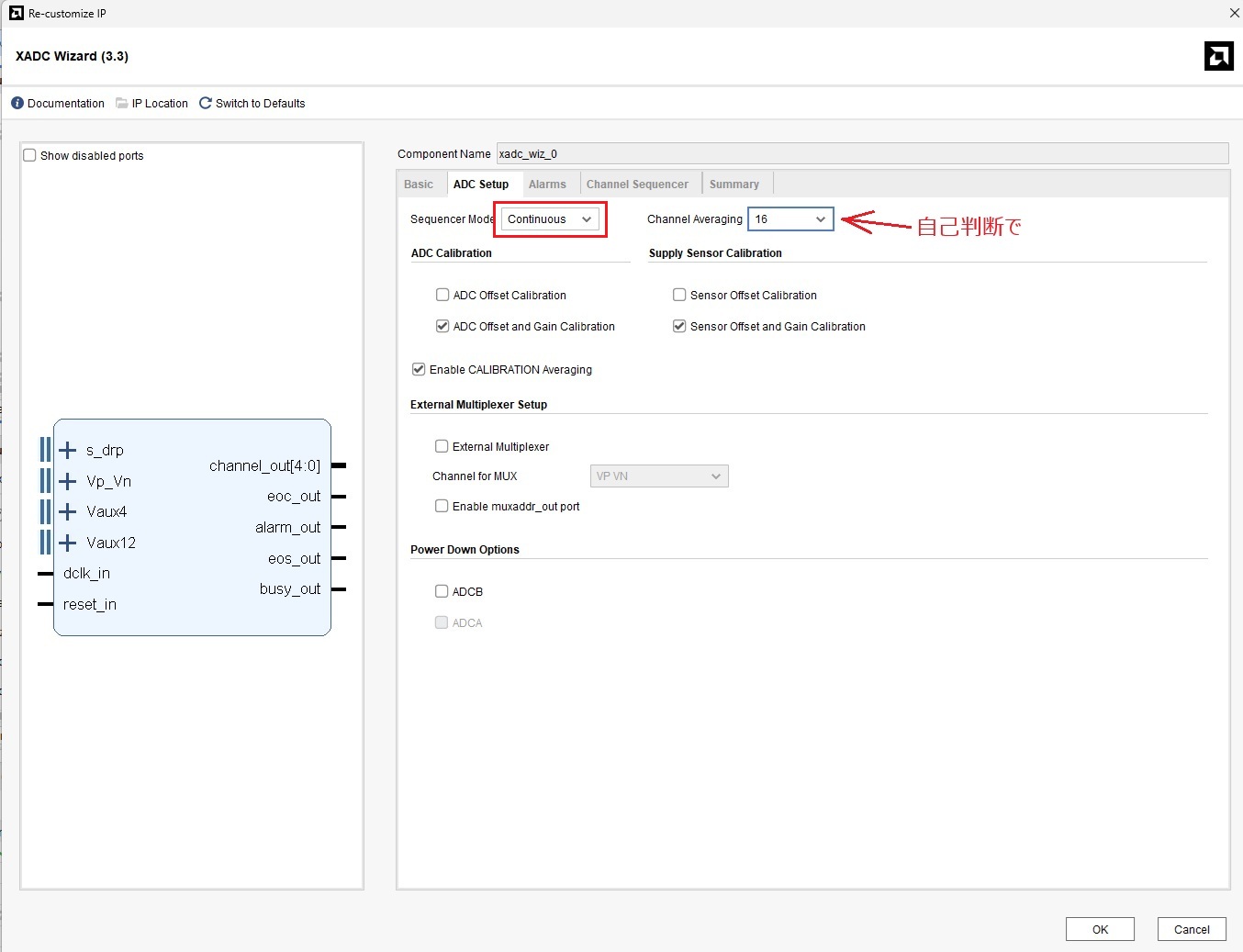

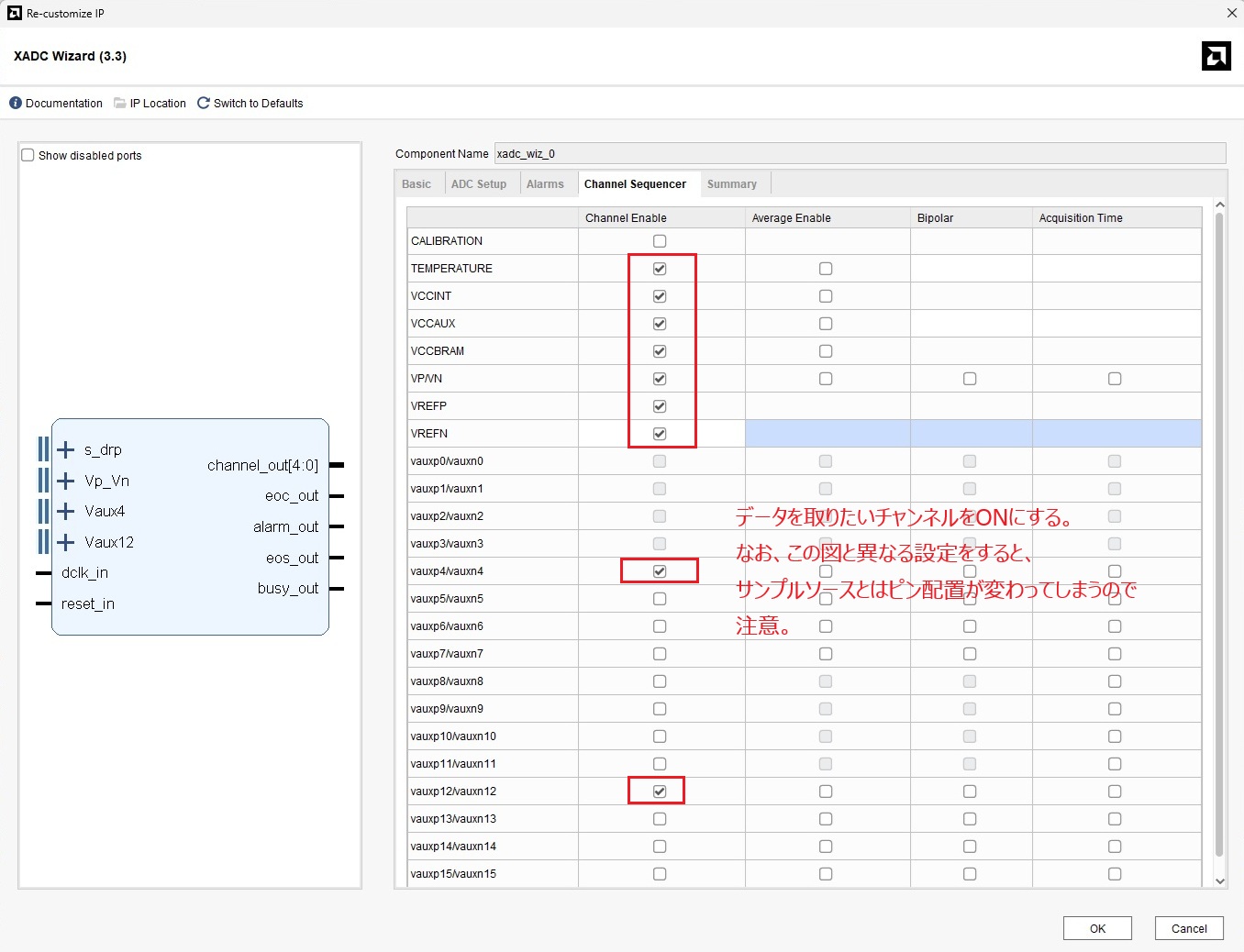

　　　　6-2. 各項目を設定する。詳細は下図を参照。





　　　　6-3. 設定したら右下の「OK」ボタンを押し、さらに「Generate」を実行する。

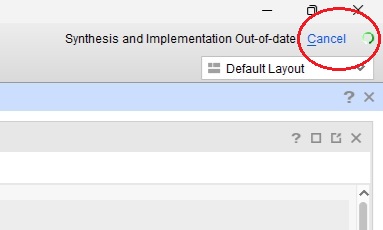

　　　　　　 この時、画面右上の処理中アイコンがグルグル回転している間は VIVADOには触れずに待つこと。
　　　　　　 画面の右上にあるため気づきにくいが、処理中に VIVADOを操作すると挙動がおかしくなる。
　　　　　　 MMCM(PLL)-IP等では一瞬で終わるが、XADC-IPは処理に数分間掛かる場合がある。


　　　　6-4. VIVADOの処理が終了したら、プロジェクトに XADC-IPが登録される。
　　　　　　 登録後、Design Sources の「更新:Refresh」を行うことを忘れずに。

　　　　6-5. 作成した XADC-IP をユーザーロジックから呼び出す手順については、
　　　　　　 別ページ 「DDS 正弦波生成ロジックサンプル MMCM(PLL)使用版」 等を参照。

　　7. PCとの接続/起動方法
　　　　・Cmod A7-35T をPCと接続し、VIVADOからコンフィグレーションROMにロジックデータを書き込む。※後述プロジェクトファイル参照。
　　　　・Cmod A7-35T のUSB接続を一度抜き、再度接続する。LEDが1秒間隔で点滅すれば書き込みOK。
　　　　・PC側で Tera Term 5 を起動し、以下の設定を行う。
　　　　　　・シリアルポート選択（COM番号はPC環境に依存する）
　　　　　　・スピード:460800
　　　　　　・パリティ:EVEN
　　　　　　・ストップビット:1
　　　　　設定後は、設定値をファイルに保存しておくことを勧める。

「シリアル」ポート設定としてUSBを選択 (COM番号はPCに依存する)

通信速度などのパラメータを設定

　　　　・Cmod A7-35T のUSBケーブルを抜き、再度接続する。

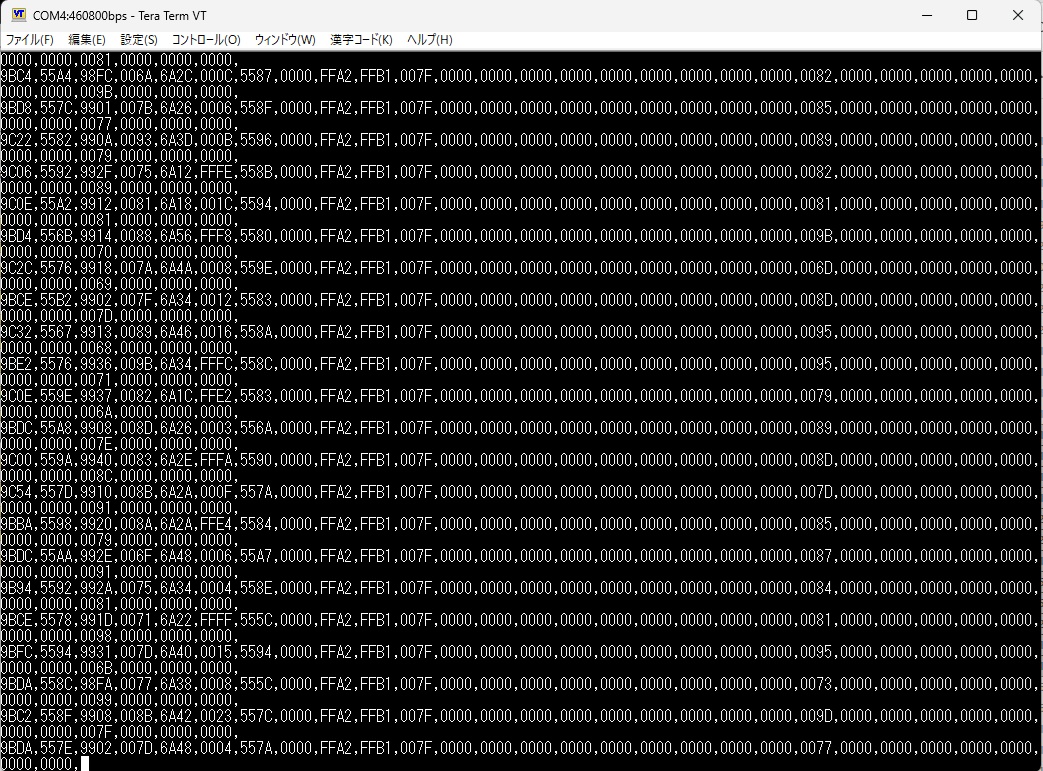

　　　　　正しく動作すれば、Tera Term 5 の画面にレジスタの読み出しデータが表示される。
　　　　　各データは16進数４桁、これが32個分表示され(00h～1Fh)、32個分の表示が終わると改行される。以下、無限ループ。

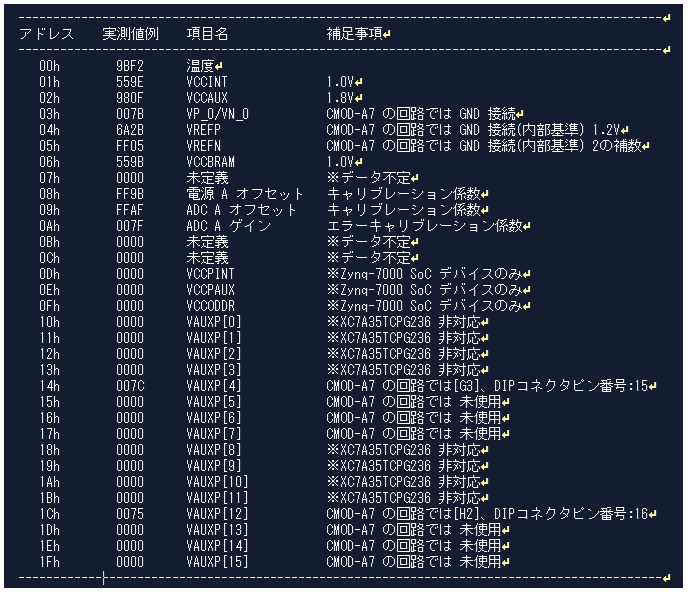

　　　　・読み出した値と ADC変換チャンネルの対応は以下の通り。


　　6. XADC、MMCM(PLL)の代用ロジックについて
　　　　VIVADO用のプロジェクトファイルには実機の XADC、MMCMが組み込まれているが、
　　　　MODELSIMのプロジェクトにはダミーの XADC [xadc_wiz_0.vhd]、MMCM [clk_wiz_0_DUMMY.vhd] を作成してプロジェクトに組み込んである。
　　　　シミュレーションを行う際、アルテラ(intel)の無料版 MODELSIMなどでは XILINXデバイス用ライブラリィが使えないための代用。

　　7. 温度、電圧の計算
　　　　レジスタから読み出したAD変換値を温度や電圧の単位に変換するため、計算用の表計算シートを作成した。
　　　　　※参考 dds_generator_sine_wave_table.zip

　　8. サンプルファイル
　　　　・MODELSIM用プロジェクトファイル：japanlogicdesign_vhdl_tips_artix_7a_xadc_modelsim.zip
　　　　・VIVADO用プロジェクトファイル：japanlogicdesign_vhdl_tips_artix_7a_xadc_vivado.zip
　　　　※注意：VIVADO プロジェクトファイルは参考にとどめ、新規に作成しなおすことを推奨する
　　　　　　　　　　MODELSIM プロジェクトは相対パスではないため、ソースファイルの再登録が必要な場合あり
