　　I2C インターフェイス ロジックの応用として、温度センターTMP102 の疑似ロジックと通信制御のサンプルを紹介する。
　　TMP102は、初期設定が必要なコンフィグレーションレジスタ、読み取り用の温度データをはじめとする複数のレジスタ等、
　　代表的なI2Cデバイスの構造を持っているため、これを模したロジックを一度作っておけば、いろいろと応用が利く。

　　1. 主な仕様
　　　　・スレーブ側ロジック：温度センターTMP102 のレジスタを再現した疑似ロジック
　　　　　※TMP102については https://www.ti.com/product/ja-jp/TMP102 を参照
　　　　　レジスタ構成
　　　　　　00: Temperature Register
　　　　　　01: Configuration Register
　　　　　　10: TLOW Register
　　　　　　11: THIGH Register
　　　　　各レジスタはポインタ(2bit)で指定/選択する
　　　　・マスター側ロジック：下記の順で温度センターTMP102と通信を行う
　　　　　　1. Configuration Register の初期設定を行う
　　　　　　2. Temperature Register から温度を読み取る
　　　　　　3. 2.からループ

　　2. 使い方
　　　　・初期値として、CONFIGレジスタへの設定値を指定するのみ。
　　　　　あとはロジックが自動でTMP102と通信を行い、温度データを収集する。
　　　　　ただし、スレーブTMP102 は温度測定機能は無いため、返信する温度値は指定する方式となっている。
　　　　※詳細については [TEST_BENCH_I2C_TEST_TMP102.VHD] 参照のこと。

　　3. 設計のポイント
　　　　・下位ロジックとして [I2C_MASTER.vhd] [I2C_SLAVE.vhd] を使用する。※「4. I2C ロジックサンプル」参照
　　　　・マスター側での下位ロジックの使い方は、
　　　　　　1. 通信パラメータをを設定
　　　　　　2. 通信開始信号をON
　　　　　　3. 通信終了信号がONになるまで待つ
　　　　　　4. 必要な受信データを取得する
　　　　　という手順になる。これを
　　　　　　・コンフィグレーションレジスタ設定
　　　　　　・温度データ読み取り
　　　　　それぞれで行う。
　　　　　これらの動作はシーケンサーで実現している。
　　　　　詳細は上位ロジック [TOP_I2C_MASTER.vhd] を参照のこと。
　　　　・スレーブ側 [TOP_I2C_TMP102.vhd] も同じくシーケンサ制御となっている。

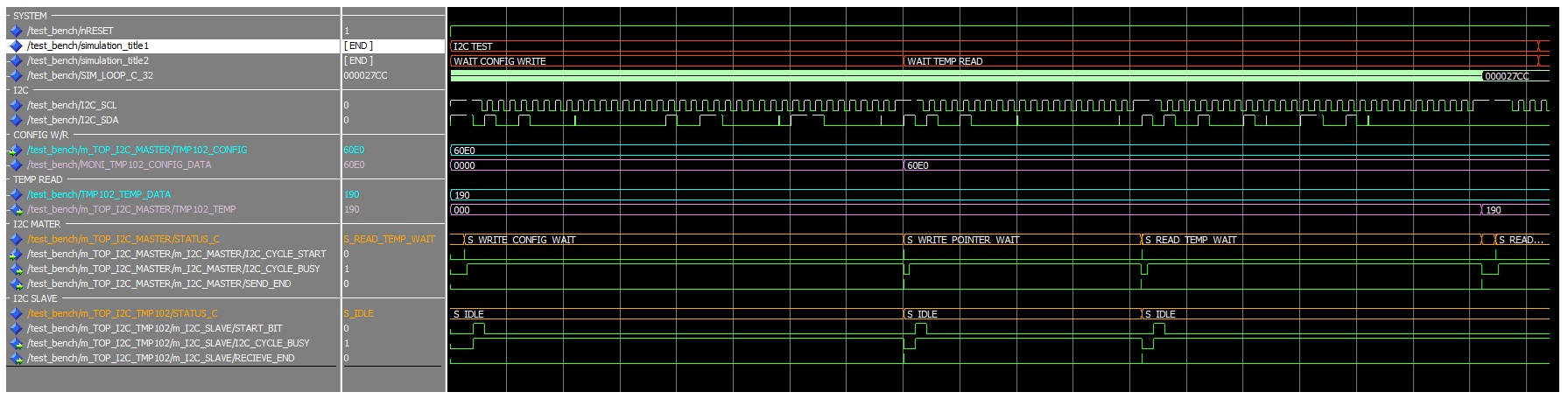

　　4. テストベンチについて
　　　詳細については [TEST_BENCH_I2C_TEST_TMP102.VHD] 参照のこと。
　　　期待値チェックとして、一定時間経過後に温度値の確認を行っている。

　　5. サンプルファイル
　　　プロジェクトファイル一式
　　　　・MODELSIM用プロジェクトファイル：japanlogicdesign_i2c_test_tmp102_modelsim.zip
