　　UART (調歩同期式シリアル通信)インターフェイスのロジックサンプルを紹介する。

　　1.主な仕様
　　　　・スタートbit:1、データbit:8 (LSBファースト)、パリティbit:偶数／奇数、ストップbit:1
　　　　・ボーレート:100Kbps (メインクロック 20MHz時)　※ボーレートを変更するには分周回路の設定を変更すること

　　2.使い方
　　　　・送信側：
　　　　　　・送信BUSY が解除されるまで待つ。
　　　　　　・TX_DATA_IN に送信データを設定する。(8bit)
　　　　　　・TX_PARITY_ODD_EVEN でパリティを指定する。(0:偶数、1:奇数)
　　　　　　・TX_DATA_SET を 1-CLOCK 分だけ '1' にする。
　　　　・受信側：
　　　　　　・RX_RECIEVE_END が'1'になるまで待つ。(1-CLOCK)
　　　　　　・受信データ RX_DATA を取得する。
　　　　　　・パリティ RX_PARITY_ODD_EVEN が正しいか確認する。
　　　　※手順の詳細については、テストベンチを参照のこと。

　　3.設計のポイント
　　　　・受信データは非同期入力信号のため、ダブルラッチで取り込む。

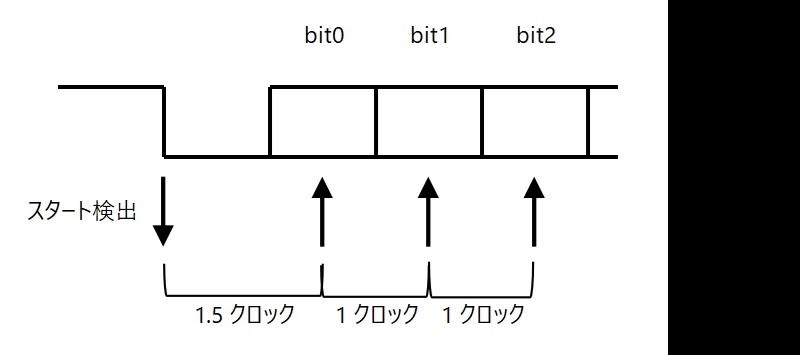

　　　　・受信データは各ビットの中央のタイミングでサンプリングする。
　　　　　　1. スタートビットの立下りを検出。
　　　　　　2. ボーレートの1.5 クロック分後に bit-0 をサンプリング。
　　　　　　3. 以後、ボーレートの1 クロック分後に 各ビットをサンプリング。


　　4.テストベンチについて
　　　通信動作の確認を行うためには、通信相手のロジックが必要となる。
　　　シミュレーシションモデルとして [SIM_MODULE_UART_8_bit.VHD] を作成した。
　　　ただし信号名が異なるだけで、中身は [MODULE_UART_8_bit.VHD] とほぼ同じ。
　　　if 文にて期待値チェックを行っており、期待値エラー発生時はその場で終了する。最後まで完走すればOK。
　　　テストベンチは MODELSIM/VIVADOシミュレーション共通で使える記述にしている。

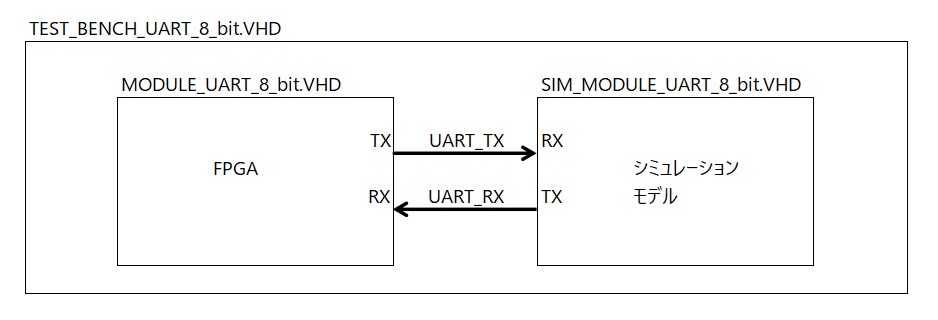

　　　シミュレーション構成のイメージは下記の通り。

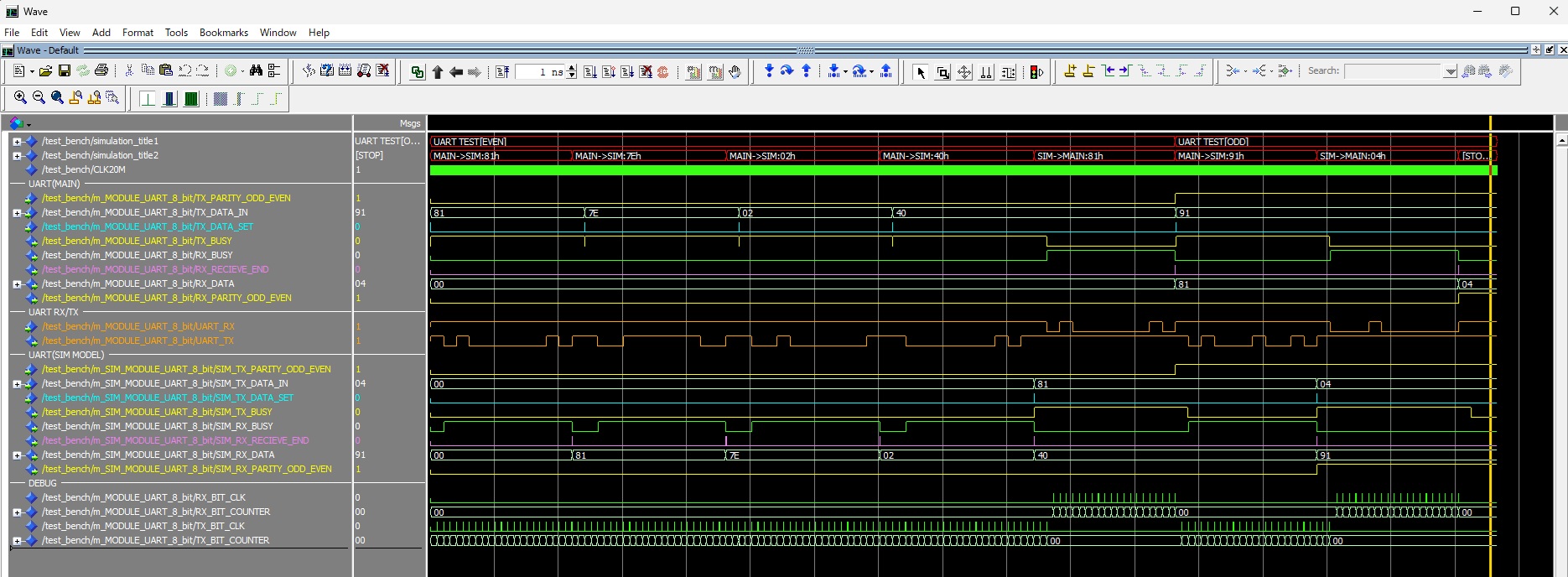

　　　シミュレーション結果

　　5. サンプルファイル
　　　主なファイル構成は下記の通り。
　　　　　・MODULE_UART_8_bit.VHD　UARTロジック
　　　　　・SIM_MODULE_UART_8_bit.VHD　シミュレーションモデル　※中身は MODULE_UART_8_bit.VHD と同じ
　　　　　・TEST_BENCH_UART_8_bit.VHD　シミュレーション用テストベンチ。
　　　プロジェクトファイル一式
　　　　・MODELSIM用プロジェクトファイル：japanlogicdesign_uart_modelsim.zip
　　　　・VIVADO用プロジェクトファイル：japanlogicdesign_uart_vivado.zip
　　　　※注意：VIVADO プロジェクトファイルは参考にとどめ、新規に作成しなおすことを推奨する
　　　　　　　　　　MODELSIM プロジェクトは相対パスではないため、ソースファイルの再登録が必要な場合あり
