　　FPGA内蔵のメモリブロックを利用する VHDL記述サンプル。ここでは Xilinx Spartan 7 を想定している。
　　ポイントは、以下の2点。
　　　・メモリ用配列の定義
　　　・メモリロジックの記述

　　1. メモリ用配列の定義
　　　配列の定義は、ロジック記述とは別ファイルに分けることを勧める。
　　　ロジック記述が短い場合はまとめてもよいが、記述が増えファイルが複数になった場合は、
　　　配列の定義を別ファイルとし、各ロジックファイルの先頭に [ use WORK.TYPES.all ]を追加する方法がすっきりする。

　　　配列の記述例は以下の通り。　※メモリ構成 4K x 16bit の例

　　　-- Use IEEE library
　　　library IEEE;
　　　use IEEE.STD_LOGIC_1164.ALL;
　　　
　　　package TYPES is
　　　type ram_array is array ( 0 to 4095 ) of STD_LOGIC_VECTOR (15 downto 0);
　　　end TYPES;

　　2. メモリロジックの記述例
　　2-1. IEEE 記述
　　　配列定義を別ファイルとしたため、S-RAMロジック記述用ファイルの IEEE 記述部分に [ use WORK.TYPES.all ] を追加する

　　　-- Use IEEE library
　　　library IEEE;
　　　use IEEE.STD_LOGIC_1164.ALL;
　　　use IEEE.STD_LOGIC_ARITH.ALL;
　　　use IEEE.STD_LOGIC_UNSIGNED.ALL;
　　　use WORK.TYPES.all;　　　　<-- 配列使用時の記述、配列定義は別ファイル

　　2-2. メモリロジック本体の記述例
　　　※外部信号の同期化ロジックは記述していない。

　　　-- [WRITE] --------------------------------------
　　　process(CLK20M)
　　　begin
　　　　if ( CLK20M'event and CLK20M = '1' ) then
　　　　　if ( RAM_ENABLE = '1' ) then
　　　　　　if ( RAM_WRITE = '1' ) then
　　　　　　　-- RAM_ADD は integer に変換して使用する
　　　　　　　block_ram_4K_16bit( conv_integer(RAM_ADD) ) <= RAM_DATA_IN;
　　　　　　end if;
　　　　　end if;
　　　　end if;
　　　end process;
　　　
　　　-- [READ] ---------------------------------------
　　　process(CLK20M)
　　　begin
　　　　if CLK20M'event and CLK20M = '1' then
　　　　　if ( RAM_ENABLE = '1' ) then
　　　　　　RAM_DATA_OUT <= block_ram_4K_16bit( conv_integer(RAM_ADD) );
　　　　　end if;
　　　　end if;
　　　end process;

　　3. テストベンチ
　　　テストベンチにて、メモリにWRITE/READを行い、データが正しいかを確認する。
　　　if文にて期待値チェックを行っており、期待値エラー発生時はその場で終了する。最後まで完走すればOK。
　　　テストベンチは MODELSIM/VIVADOシミュレーション共通で使える記述にしている。

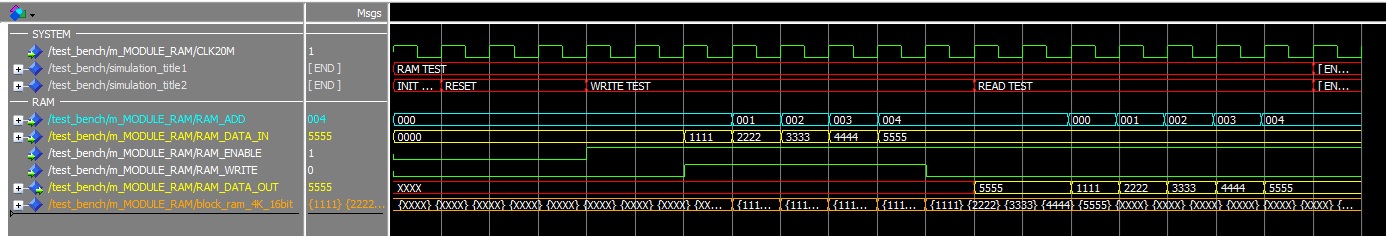

　　　・MODELSIM によるシミュレーション

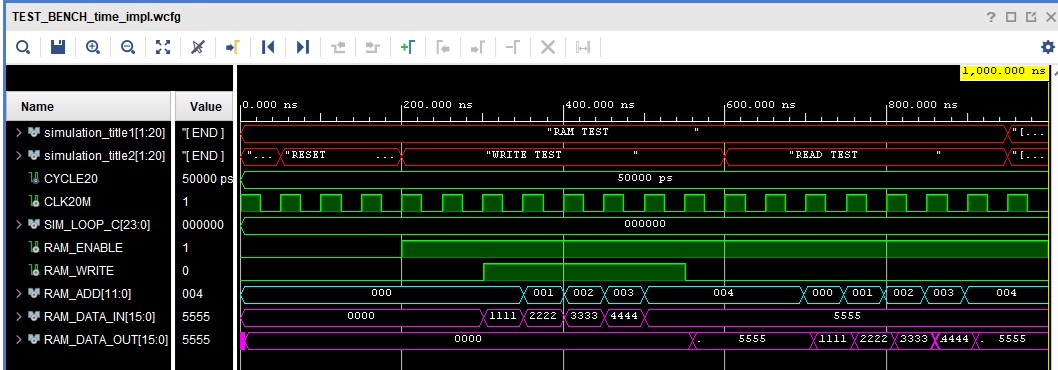

　　　・VIVADO によるシミュレーション

　　4. サンプルファイル
　　　主なファイル構成は下記の通り。
　　　　　・MODULE_RAM.VHD　　　RAMロジック
　　　　　・TEST_BENCH_RAM.VHD　シミュレーション用テストベンチ。MODELSIM/VIVADシミュレーション共通。
　　　プロジェクトファイル一式
　　　　・MODELSIM用プロジェクトファイル：japanlogicdesign_sram_test_modelsim.zip
　　　　・VIVADO用プロジェクトファイル：japanlogicdesign_sram_test_vivado.zip
　　　　※注意：VIVADO プロジェクトファイルは参考にとどめ、新規に作成しなおすことを推奨する
　　　　　　　　　　MODELSIM プロジェクトは相対パスではないため、ソースファイルの再登録が必要な場合あり

　　5. VIVADO コンパイル後の確認

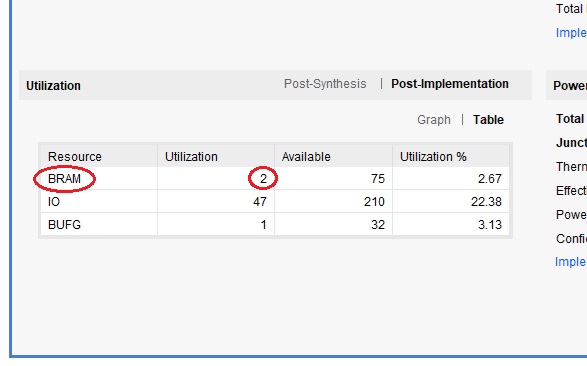

　　　ブロックRAMが割り当てられているか、コンパイル後に確認する。
　　　もし使用ブロックRAMの数が 0 だった場合は組み込みは失敗。※BRAMではなくFFに割り振られている可能性あり。
　　　※デバイスが 7S50 の場合、内蔵ブロックRAM数は75個。これに 4Kx16bit を割り当てると 8bitのブロックRAMが2個(16bit分)使用される。
