　　ノイズ除去ロジックのサンプルを紹介する。

　　1. 主な仕様
　　　　・指定したノイズ除去時間にて、ノイズ除去を行う。
　　　　・メカスイッチのチャタリング除去、プルアップで波形がなまった I2C 信号のノイズカット等に使用する。

　　2. 使い方
　　　　1. ノイズ除去時間を設定する。本サンプルでは 24bit。
　　　　　　例-1 : ノイズ除去時間=10mS、20MHz / 100Hz = 200000d = 30D40h、-1 で 030D3Fh
　　　　　　例-2 : ノイズ除去時間=1uS、20MHz / 1MHz = 20d = 14h、-1 で 000013h
　　　　2. NOISE_REDUC_IN に信号を入力する
　　　　3. NOISE_REDUC_OUT からノイズ除去後の信号を取り出す

　　3. 設計のポイント
　　　　・入力信号の変化を判定し、変化したら時間カウントをやり直す。
　　　　・指定時間経過したら、出力信号に入力信号を反映させる。
　　　　・入力信号が変動している間は、出力信号は現状を維持する。

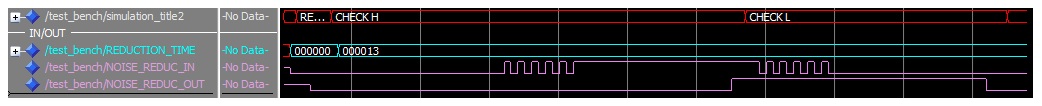

　　4. テストベンチについて
　　　詳細は、下記ZIPファイル内 [TEST_NOISE_REDUCTION.VHD]を参照のこと。
　　　テストベンチは MODELSIM/VIVADOシミュレーション共通で使える記述にしている。

　　5. サンプルファイル
　　　プロジェクトファイル一式
　　　　・MODELSIM用プロジェクトファイル：japanlogicdesign_noise_reduction_modelsim.zip
　　　　※注意：MODELSIM プロジェクトは相対パスではないため、ソースファイルの再登録が必要な場合あり。
